基础流体力学 Fundamental FLUIDS
我们新的基础流体课程让学生们能够亲身了解流体力学的关键原理。该设备以基站为中心，基站通过显示器向用户提供流量控制和传感器反馈。用户可以通过USB或网络连接记录系统数据结果，或使用手动读取的读数生成实验结果。
对于每个实验，将一系列模块安装到穿孔工作面板上，每个模块使用快速锁放装置固定。模块系列产品包括离心泵、校准流量传感器、差压传感器、文丘里管、压力计、粘度仪、弯曲/过渡损失试验装置等，以研究使用一个系统进行七个单独实验的学习。下面我们将展示其中一些实验。
其他模块将允许学生探索从流体流动中提取能量的原理，以及不同涡轮机类型及其速度/扭矩特性如何随着压力和流量的变化而变化。该设备配有完整的流体力学实验课程。

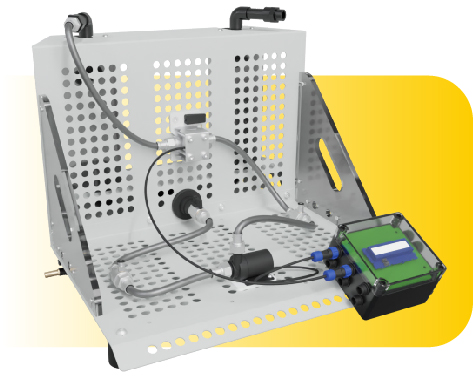

伯努利定理&文丘里管流量计 Bernoulli’s Theorem & Venturi Tube Flow Meter
以实用和直观的方式演示伯努利定理。水在文丘里管模块和校准过的流量传感器模组成的闭环装置块中循环流动。
在文丘里管进口和喉部测量压力。可以使用压力计模块手动读取压力读数，也可以使用差压传感器模块（图中未显示）读取数字读数。
这样就可以比较理论读数和测量读数。文丘里管的流量系数可以根据实验结果进行计算。

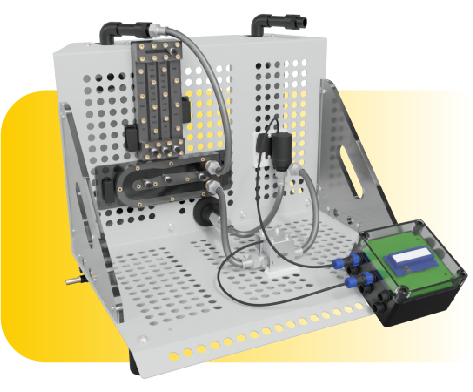

离心泵特性 Centrifugal Pump Characteristics
在闭环装置中，使用泵、流量传感器和压力测量模块来进行离心泵的特性研究。
在给定速度下测量泵的进口和出口压力，并使用串联的控制阀增加流动阻力。
绘制压力增益和流量曲线，给出了泵的特性曲线。
可以在不同的泵速下重复该测试。

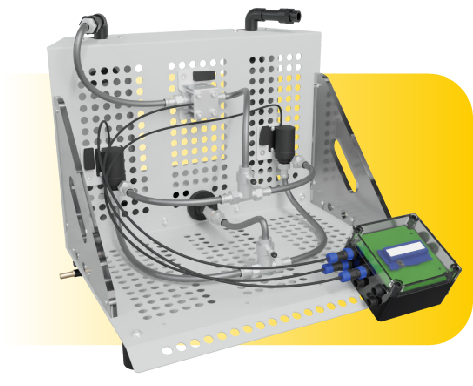

弯管压力损失 Losses in Bends
水在闭环装置中通过弯管组件模块进行循环。
使用压力计模块或压力传感器模块在弯曲前后测量静压。
对每个弯曲几何形状重复该试验。
弯管部件的压降可以直接相互比较。

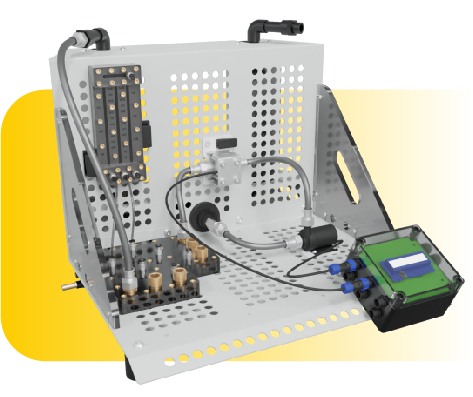

串、并联泵的特性 Series & Parallel Pump Characteristics
可以研究不同配置的泵的压力和流量。
使用校准过的流量传感器测量流量，使用差压传感器测量泵前和泵后的静压。
学生演示在不同配置中添加泵，看它如何影响系统压力和流量。
图中所示为并联泵设置。可重新布置泵，改被为串联设置。

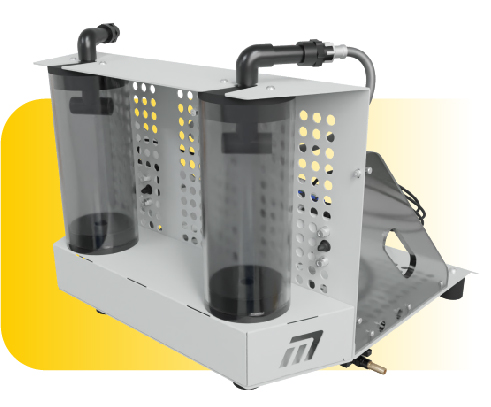

流体特征 Fluids Features
两个1.5升清水箱，每个水箱配有30 升/分钟的水泵。
带排水口的滴水盘提供了一个安全清洁的工作区域。
封闭式低压控制模块包括传感器反馈和手动控制泵的速度功能。
学习目标/实验内容：
